系統描述

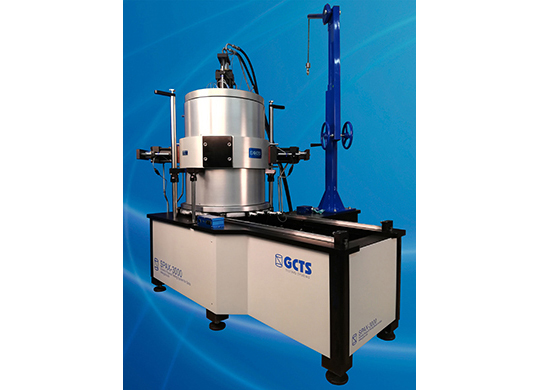

SPAX-3000多軸測試系統包括4個(可升級為6個)液壓加載板,靜態加載力為100kN。每個加載板都配備了一個LVDT傳感器,因此每個軸都可以通過應力、應變、載荷或位移作為反饋進行獨立計算機控制。通過這種配置,試樣可以保持中心位置,最大限度地減少端部壓板的摩擦,這是通過控制一個軸上一支LVDT的位移,并模擬同一軸上對面的LVDT位移來實現的。
系統允許在每個應力方向上進行高達10Hz的同步動態加載,包括-15℃至+60℃的溫度控制,可以充分滿足各種環境條件下的土壤或路面試樣測試。另外系統還可以更換壓力板,即可以測試150mm×150mm×300mm的立方體試樣,也可以測試直徑150mm、高度300mm的圓柱狀試樣。
每個軸上的加壓板內置荷載傳感器;能測試樣頂部和底部的孔隙壓力。另外還可升級彎曲元功能模塊,用于P波和S波的測量。
Z軸方向的應力和應變即可以由壓力室內流體提供柔性加壓,也可以通過升級Z軸加壓板來提供剛性加壓。體變測量裝置用于檢測和控制該方向的應變。
規格參數
試樣尺寸:150mmx150mmx300mm
X軸和Y軸靜態荷載100KN,動態荷載80KN,Z軸可升級選項
同步加載頻率:10Hz
三個方向獨立閉環數字伺服控制應力或應變控制,
溫控范圍:-15℃~+60℃
圍壓控制300KPa
內置荷載傳感器剛性連接在上部及兩側壓力板上
特別適用于K0固結實驗
安裝有起重裝置,提升壓力室,方便試樣安裝
