試驗簡述
旁壓試驗是利用一個可以側向膨脹的圓柱狀探頭對鉆孔孔壁施加壓力的一種原位荷載測試方法。
通過測試數據可以獲得一條壓力應變關系曲線，依據曲線可以計算出下列參數：
——梅納旁壓系數
——臨界塑壓力
——梅納極限壓力
對設備進行體積與壓力校準后可以修正測試數據。

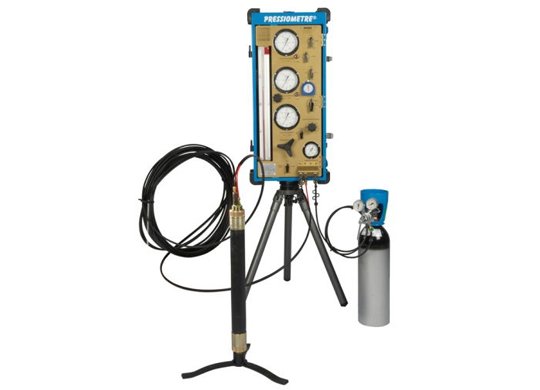

設備構成
控制箱
該設備用來控制施加在探頭上的壓力并且讀出探頭體積隨壓力增加和時間變化而產生的變化量。
壓力供給源是一個高壓氮?dú)馄??？刂葡浒仓迷谝粋€三腳架之上。它包括一個 800 cm3 的帶有顯示管的容積計，一個主壓力調節器，一個微壓力調節器，量程分別為 0-2.5 和 0-6 MPa 的保護腔室壓力量表（進行軟土和軟巖測試時有 0.06 和 10 MPa 量程的壓力量表可供選擇），包括必需的閥門和連接管線。
塑膠管路
同軸雙路管，柔軟而且耐高壓，連接探頭到控制箱上，受壓條件下變形很小。
三腔探頭
它包括一個中心測量腔室，用水對它進行加載，它的體積變化可以在控制箱的容積計上讀出來。整個探頭被一張橡皮護套完全保護起來，通過兩個保護腔室施加的氣體壓力可以使橡皮護套膨脹。通過微壓力調節器使沿著 3 個腔室作用在鉆孔孔壁的壓力保持一致，確保沿著測量腔室產生一個真實的圓柱狀變形。
PVC 主要特征
尺寸：86 x 43 x 26 cm
總重量：24.5 kg （其中三腳架重量 3.5 kg）
鋁制保護箱
搬運把手
三腳架和水平調節器
GEOSPAD 主要特征:
防水箱，堅固而緊湊
尺寸：（33 x 27 x 20 cm）
重量：4 kg
溫度范圍：–20 ～ + 70 °C
電源：10 ～ 35 V
液晶顯示器帶內置鍵盤
存儲卡記錄器
